Monel400、UNS N04400镍铜合金的焊接性能和工艺说明

发布时间: 04-09

     蒙乃尔MONEL400合金(UNS N04400,国内叫MCu-28-1.5-1.8 或Ni68Cu28Fe) 是镍铜合金,是一种在海水、化学溶剂、氨硫氯、氯化氢、各种酸性介质如硫酸、氢氟酸、盐酸、磷酸、有机酸,碱性介质、盐和熔融盐中具有良好耐腐蚀性能的镍基合金材料,尤其是在氢氟酸中的耐腐蚀,位居普通镍基合金之首。

一、N04400合金化学成分

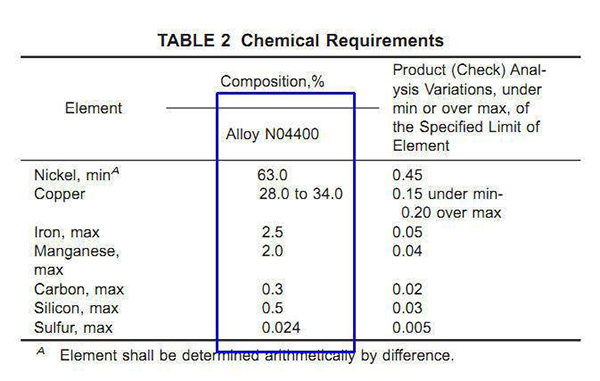

N04400合金化学成分(%)(“特钢100秒”摘自ASTM B127)

合金焊接1

二、N04400合金的焊接注意事项

      蒙乃尔400焊接性能良好,可以采用TIG和MIG法,可以用蒙乃尔本体或EniCu-7焊丝、焊条;或者手工电弧焊和埋弧焊;可与碳钢和低合金钢焊接。“特钢100秒”提醒用户注意以下:

     1、易产生热裂纹,尤其是弧坑处裂纹敏感性更大。主要是弧坑处S、P偏析,S、P与Ni形成低熔点共晶体,在焊缝结晶过程中,偏析于晶体边界,在拉应力作用下产生裂纹。所以S、P含量必须严格控制。

     2、液态金属流动性差,且能溶解氧、氮、氢等气体,容易出现气孔。

三、N04400合金的焊接情况说明

      为试验该材料的焊接性能及工艺,“特钢100秒”举某用户例子做焊接试验指导:

     1.试板的尺寸及坡口加工:

试板:10X300X100 两块 焊接坡口角度 37.5°,钝边4mm,采用刨床加工。

试样板材产地:德国VDM。

     2.试焊流程:

坡口加工——组对点焊(加引收弧板304)——焊前的清理——自动焊:PAW打底+3道TIG填丝盖面——RT检验——力学试验(因试板尺寸受限,仅可完成拉抻、焊缝的正弯反弯)。

     3.焊接情况:

采用小的热输入量,低的焊接规范,控制层间温度小于100℃。

四、N04400合金的焊接工艺

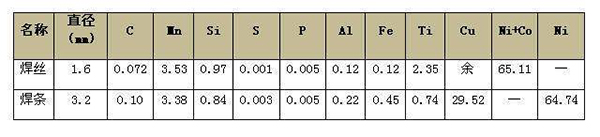

1、熔敷金属化学成分(%)


合金焊接2

焊丝ERNiCu—7 Monel—60;焊条ENiCu—7 Monel—190

2、焊条350℃×1h烘干;焊丝注意表面清洁。

3、电弧焊极性为直流反接;TIG为直流正接,钨极直径正接,钨极直径φ3mm,喷嘴直径φ10mm,氩气纯度99.99%。

4、机械打磨并用丙酮擦洗坡口及其边缘。

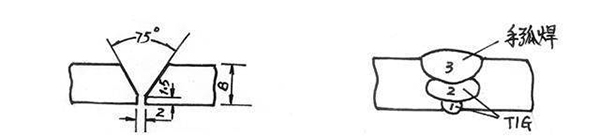

5、 坡口形式
6、焊接顺序

合金焊接3

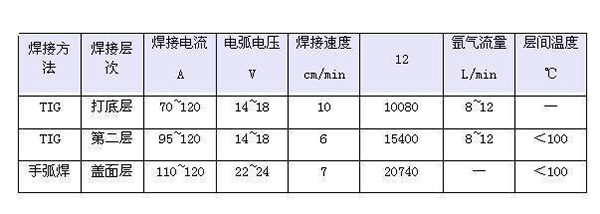

7、焊接参数
合金焊接4

8、填丝要保持合适的角度,以快速送进为宜。

9、施焊中注意控制熔深,熔合比在50%以下。(小电流施焊)。

10、焊道以窄而平为最佳。仰脸焊部位应尽量减少熔池体积,以利焊缝成型。收弧时注意填满弧坑。
