资讯中心

UNS N07080合金熔炼、锻造热加工处理标准

发布时间: 07-05

    UNS N07080是以镍-铬为基体,添加铝、钛形成γ′相弥散强化的高温合金,除铝含量略高外,其他与GH4033相近,使用温度700~800℃,在650~850℃具有良好的抗蠕变性能和抗氧化性能。该合金冷、热加工性能良好,主要供应热轧棒材、冷拉棒材、热轧板材、冷轧板材、带材以及环形件等,用于制造发动机转子叶片、导向叶片支座、螺栓、叶片锁板等零件。

    一、UNS N07080化学成分:

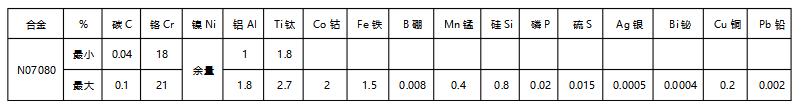

UNS NO7080

    二、UNS N07080熔炼工艺: 

       叶片用棒材和板材采用真空感应熔炼加电渣重熔工艺。轧制环形件与热轧、锻制及冷拉棒材采用感应熔炼加电渣重熔,或真空感应熔炼加真空电弧重熔,或真空感应熔炼加电渣重熔工艺。

    三、UNS N07080锻造工艺:

       N07080具有良好的锻造性能。国机金属建议钢锭加热温度1120~1150℃,开锻温度不低于1000℃.停锻温度不低于950℃.

    四、UNS N07080热处理方法:

       1、 叶片用棒材为:1080℃±10℃,8h,空冷+700℃±5℃,16h,空冷。

       2、轧制环件:(1050~1080℃)±10℃,不大于2h,水冷+750℃±5℃(或+700℃±5℃),4h(或16h),空冷。

       3、 热轧板材、冷轧薄板和带材为:供应状态+750℃±10℃,4h,空冷。

       4、 零件热处理工艺:零件的热处理工艺按相应的材料技术标准的热处理制度进行。对于板材、带材的冲压成形件,在每成形一次后需进行中间真空退火,1060℃±10℃,10分钟,氩气风扇冷却,零件的最终热处理是在真空炉中进行时效处理,750℃±10℃,4h,氩气风扇冷却。对于叶片在固溶后(时效前)制造过程中产生的局部加工硬化应按规定的要求进行氩气或氢气保护表面退火,退火温度1070~1090℃。


转载请注明来自:http://www.cmmetal.cn/news/90175.html

标签:UNS N07080  镍基合金  国机金属


变形高温合金棒材
变形高温合金棒材
变形高温合金棒材
变形高温合金棒材

热门产品

高温合金板带箔材

高温合金板、带材具有优良的抗氧化、抗腐蚀和抗冷、热疲劳性能,优良的热、冷工艺(杯...

耐蚀合金棒材

█ 铁镍基耐蚀合金我司生产的铁镍基耐蚀合金有普通的耐大气或海水等腐蚀的300系列...

ER383

1 标准牌号 EN ISO 18274: SNi 8025 (NiFe30Cr2...
