耐蚀合金(GH3600)成份性能参数介绍

发布时间: 09-27

     GH3600是早期发展的镍-铬-铁基固溶强化合金,具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能,在700℃以下具有满意的热强性和高的塑性。合金可以通过冷加工得到强化,也可以用电阻焊、溶焊或钎焊连接,可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等,适宜制作在1100℃以下承受低载荷的抗氧化零件。

一、GH3600化学成份

CCrNi+CoAlTiFe
≤0.1514.0~17.0≥72≤0.35≤0.506.00~10.00
Nb+TaMnSiPSCu
≤1.00≤1.00≤0.50≤0.040≤0.015≤0.50

注:1 航天用材料标准BZ-44-9003B-0规定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。
      2 抚高新1995-13标准规定ω(P)≤0.025%,ω(Nb)≤1.00%。
      GH3600热处理制度 板材:1010~1050℃,3~5min/mm,空冷;带材:1010℃±10℃,空冷;丝材:1065℃±10℃,空冷。棒材、环形件检验试验经1010℃±10℃,空冷固溶处理。
      GH3600品种规格与供应状态 可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。棒材以锻轧状态、表面磨光或车光供应;圆饼和环坯以锻态供应;环件以固溶状态供应;板材经固溶、碱酸洗、矫直和切边后供应;带材经冷轧、固溶、去氧化皮交货;丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
      GH3600熔炼与铸造工艺 合金采用下列工艺之一进行熔炼:(1)非真空感应熔炼加电渣重熔;(2)电弧炉熔炼加电渣重熔;(3)真空熔炼。
      GH3600应用概况与特殊要求 该合金在国外有成熟的使用经验,在国内已制成航天发动机零部件,通过试飞试验,在航空上也开始使用。
二、GH3600物理及化学性能
   2.1 GH3600热性能
     2.1.1 GH3600熔化温度范围  1370~1430℃。
     2.1.2 GH3600热导率。

θ/℃201002003004005006007008009001000
λ/(W/(m·℃))12.8513.9415.1516.6218.7120.7222.4024.4927.0029.5131.60

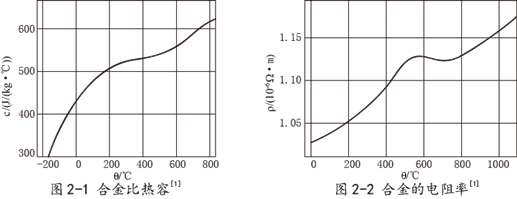

    2.1.3 GH3600比热容。
    2.1.4 GH3600线膨胀系数 。
  2.2 GH3600密度  ρ=8.43g/cm3。
  2.3 GH3600电性能 电阻率见。

θ/℃20~20020~30020~40020~50020~60020~70020~80020~1000
α/10-6℃-112.3512.7513.1013.5514.5015.1515.7016.20

   2.4 GH3600磁性能 合金无磁性。
   2.5 GH3600化学性能
     2.5.1 GH3600抗氧化性能 在空气介质中试验100h的氧化速率见表2-3。
 GH3600抗氧化性能

θ/℃8009001000
氧化速率/(g/m2·h)0.018650.057240.13718

三、GH3600力学性能
   3.1 GH3600技术标准规定的性能 见表。

品种θ/℃拉伸性能HBS弯曲试验
σb/MPaσP0.2/MPaδ5/%φ/%
棒材20≥585≥240≥30-134~217-
圆饼、环坯或环形件20≥520≥205≥35-≥187-
热轧板20≥550≥240≥35≥40--
900≥95≥45≥40≥50--
冷轧板20≥550≥240≥30--
900≥90≥40≥60---
冷轧板20≥550≥200≥30--测试
带材20≥550≥240≥30--
丝材20实测实测实测-HV≤151冷顶锻合格

① 供应状态板材应进行室温弯曲试验,芯棒直径等于产品厚度乘以表3-2的弯曲系数,弯曲轴线应平行于轧制方向,弯曲180°以后,在放大20倍下检查,不得有裂纹存在。

产品厚度/mm<0.250.25~1.30>1.30~4.00
弯曲系数双方协议12

四、GH3600组织结构

  4.1 GH3600相变温度
  4.2 GH3600时间-温度-组织转变曲线
  4.3 GH3600合金组织结构 合金在1120℃处理2h后,仅有TiN氮化物和Cr7C3型碳化物,在870℃经1500h长期时效后,组织中仍然是Cr7C3和TiN,说明合金的组织是稳定的。
五、GH3600工艺性能与要求
   5.1 GH3600成形性能 合金具有良好的热加工性能,钢锭锻造加热温度为1110~1140℃;终锻温度不小于950℃,板坯轧制加热温度为1130~1170℃,精轧加热温度为1090~1130℃。成品固溶处理温度为1010~1050℃。
   5.2 GH3600焊接性能 合金焊接性能良好,可用电弧焊、氩弧焊、电阻焊和钎焊等各种方法连接,大型或复杂的焊接结构件在熔焊后应在870℃退火1h,以消除焊接应力。
   5.3 GH3600零件热处理工艺 零件的热处理工艺应按相应的材料标准的热处理制度进行。薄板和带材零件的退火处理应在保护气氛中进行。
